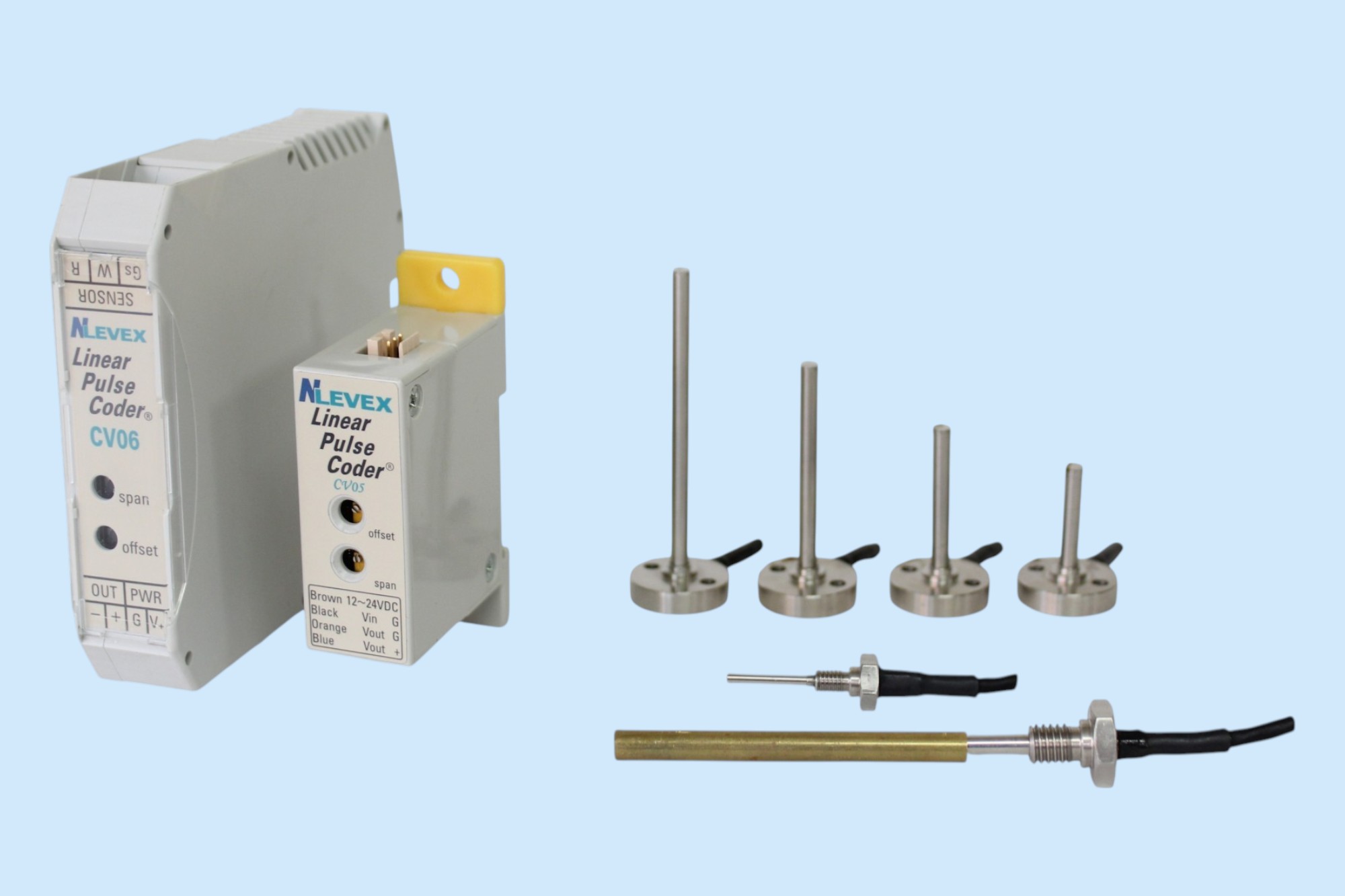

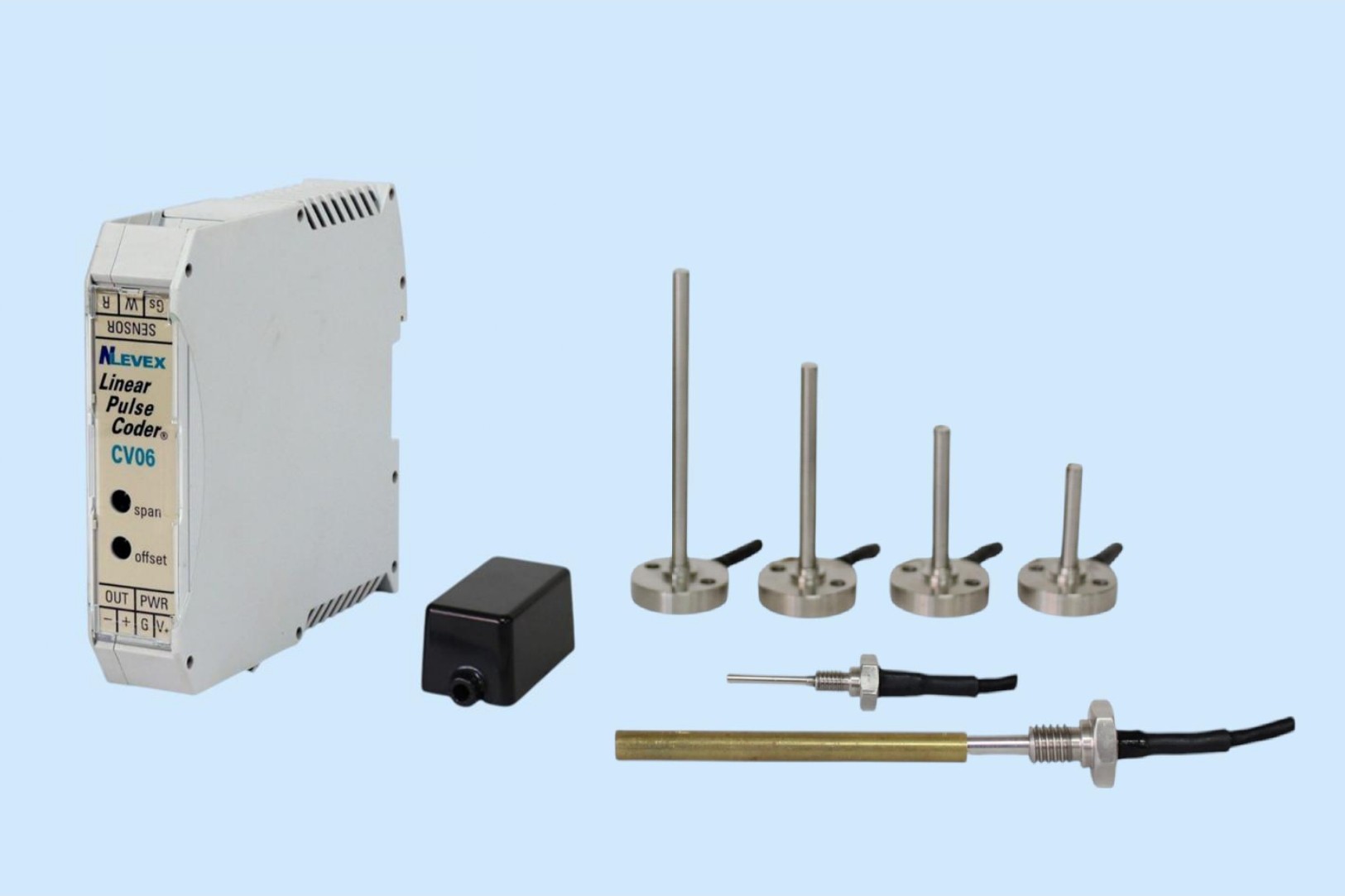

リニアパルスコーダ 標準仕様

特徴

小型の変位計です。
1コイルで構成される為、センサが短く製作できます。
センサ・アンプ分離型で、耐環境性に優れます。
4kHzの高速応答です。
リニアパルスコーダ 標準仕様

型式

LP 40 040 LF 1

型式区分 LP : リニアパルスコーダ
センサ径(mm) 15 : φ1.5
    20 : φ2.0
    40 : φ4.0
測定範囲(mm) 040 : 40
取付部形状 D8S : φ8円筒形
    R8 : M8ネジ
    LF : フランジ
アンプ 1 : CV05
    2 : CVS5

仕様

型式 LP40
センサ部外径(mm) φ4
ターゲット 材質 真鍮パイプ(C2700)
外径(mm) φ6(-0.01/-0.05)
内径(mm) φ5(±0.03)
直線性(mm) ±1%/FS以下(0~60℃@測定範囲の中心)
温度特性 1%/FS以下(0~60℃)
使用温度範囲(℃) -20~80(保存状態含む)
引出ケーブル 長さ(m) 2
外径(mm) 3.4(専用3ピンコネクタ付)
保護構造 IP64相当
耐磁界 0.2T(テスラ)

外形図

Rタイプ

Rタイプ外形図
(mm)
型式 LR SR PR
LP40-010-R8 34.5 10 17
LP40-016-R8 43.5 16 18.5
LP40-025-R8 57.5 25 21
LP40-040-R8 77.5 40 23.5

注)締付トルク:4.7Nm以下

LFタイプ

LFタイプ
(mm)
型式 LL SL PL
LP40-010-LF 27 10 9.5
LP40-016-LF 36 16 11
LP40-025-LF 50 25 13.5

D8Sタイプ

D8Sタイプ外形図
(mm)
型式 LD SD PD
LP40-010-D8S 23.5 10 6
LP40-016-D8S 32.5 16 7.5
LP40-025-D8S 46.5 25 10
LP40-040-D8S 66.5 40 12.5

ターゲットパイプ

ターゲットパイプ外形図
(mm)
型式 Q
LP40-010 27.5
LP40-016 35
LP40-025 46.5
LP40-040 64

アンプ(CV05/CVS5)

仕様

型式 CV05 CVS5
CVS5(樹脂ケースタイプ)
電源電圧 DC12~24V ±10% DC9~16V ±10%
消費電流 40mA以下
出力電圧 アナログ出力 DC1~5V
分解能 ストロークに対して約1/2000
応答性 約4kHz(-3dB)
使用温度範囲 -20~80℃(結露無き事)
温度特性 0.025% of FS/℃以下(0~60℃@測定範囲の中心)

外形図

CV05
CV05外形図
CV05外形図
CVS5
CVS5外形図
CVS5外形図
CVS5(樹脂ケース内蔵タイプ)
CVS5(樹脂ケース内蔵タイプ)外形図
CVS5(樹脂ケース内蔵タイプ)外形図

(オプション)CV05同期ボード

目的

同型式のセンサを複数台使用した場合に、出力に周期的な干渉ノイズが発生することがあります。
この現象の対策として各アンプの信号発生回路を同期することによりノイズを低減します。

ラインナップ

2軸用
CV05同期ボード2軸用
CV05同期ボード2軸用
4軸用
CV05同期ボード4軸用
CV05同期ボード4軸用
6軸用
CV05同期ボード6軸用
CV05同期ボード6軸用

使用上の注意

・センサとアンプは、同じシリアルナンバーのものを接続しお使いください。
・マスターアンプは、固定です。
・スレーブアンプ単独では、動作致しません。
・スレーブアンプは、同型式の場合、接続台数を減らしての動作が可能です。

出力・電源ケーブル

接続構成

出力・電源ケーブル接続構成

標準仕様

ケーブル:専用4芯ケーブル(長さ:2m)
端末処理:アンプ側・・・コネクタ付き/計測器側・・・切りっ放し

出力・電源ケーブル標準仕様

(端末処理例)※各種コネクタ取付承ります

(信号側)BNC変換ケーブル付

出力・電源ケーブルBNC変換ケーブル付

(信号側)BNC変換ケーブル+(電源側)バナナプラグ

出力・電源ケーブルBNC変換ケーブル+(電源側)バナナプラグ

(信号線)多治見無線製コネクタ付

出力・電源ケーブル多治見無線製コネクタ付
