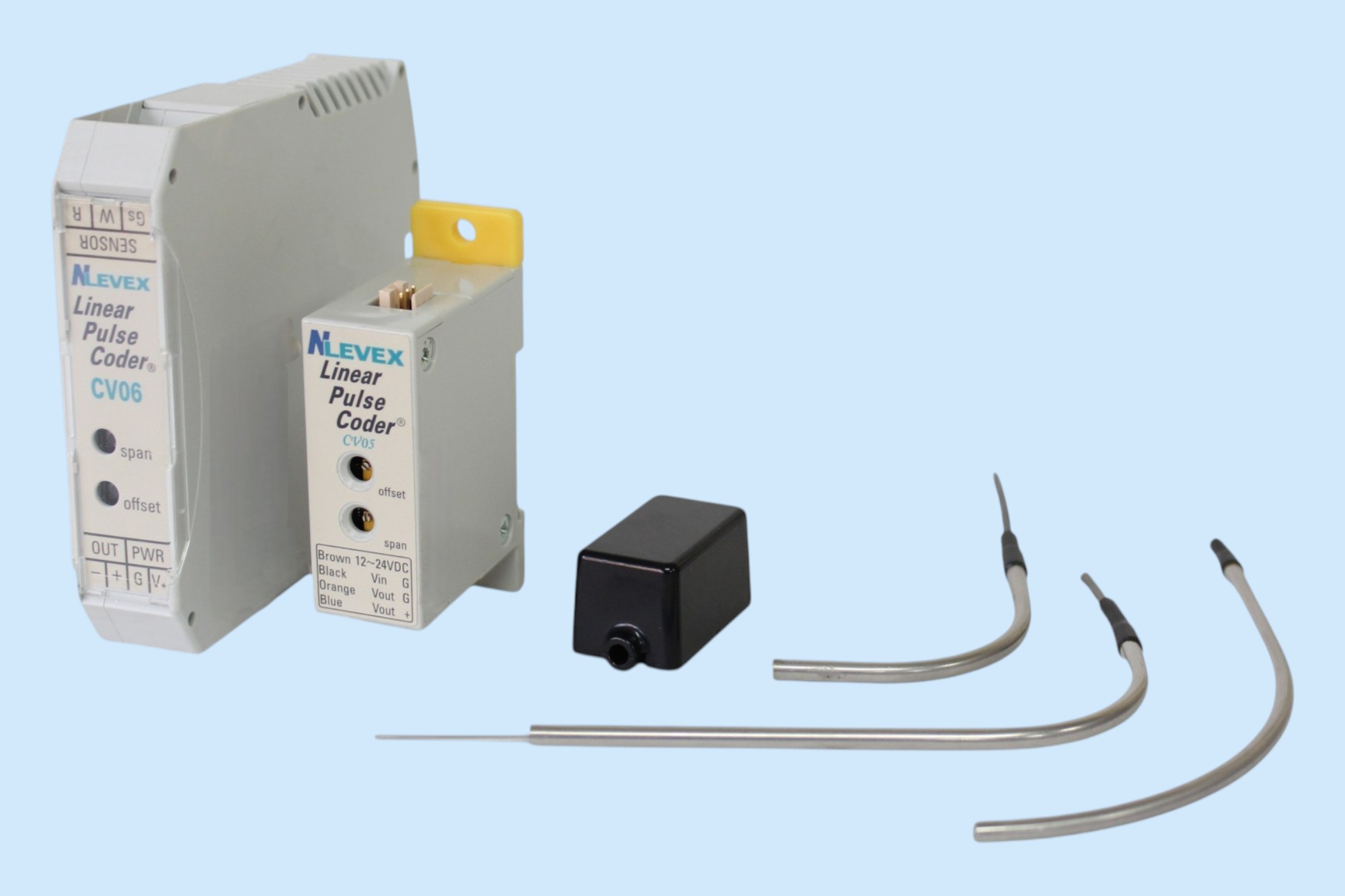

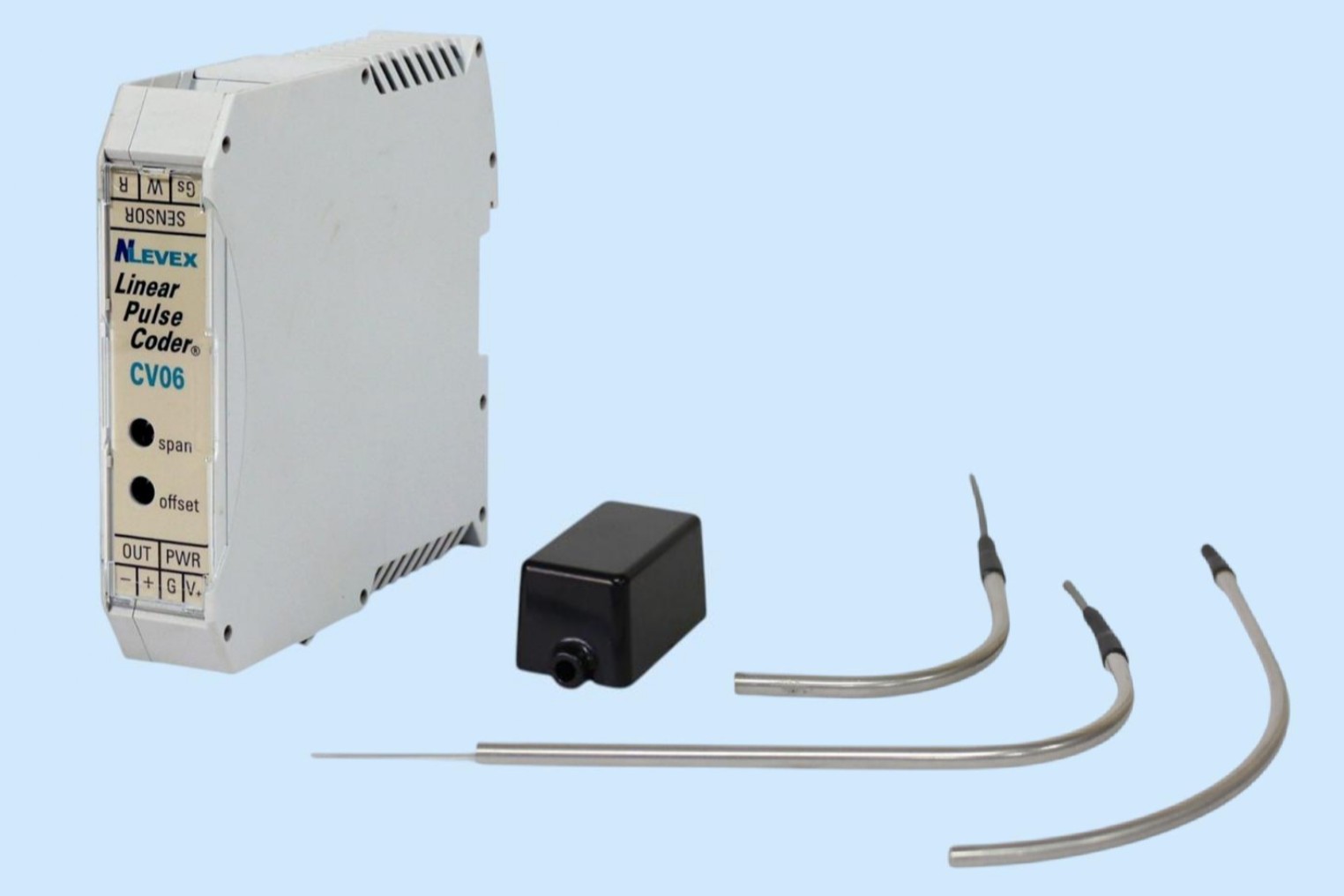

特徴
小径の変位計にて、今まで計測できなかったスペースに
組み込めます。
組み込めます。
1コイルで構成される為、センサが短く製作できます。
センサ・アンプ分離型で、耐環境性に優れます。
4kHzの高速応答です。
1台から特注対応致します。 (納期:1.5~2ヶ月)
![ワイヤインパルスコーダ L型](../wp-content/themes/levex/img/products/10/top.jpg)
型式
WL | 40 | – | 090 | – | 03S | – | 1 |
---|---|---|---|---|---|---|---|
① | ② | ③ | ④ | ⑤ |
① | 型式区分 | WL | : | L字ワイヤインパルスコーダ |
② | センサ径(mm) | 40 | : | φ4 |
③ | 測定範囲(mm) | 050 | : | 50 |
060 | : | 60 | ||
080 | : | 80 | ||
090 | : | 90 | ||
100 | : | 100 | ||
200 | : | 200 | ||
④ | ターゲットワイヤ径(mm) | 03 | : | φ0.34 |
03S | : | φ0.3(ストレートタイプ) | ||
⑤ | アンプ | 1 | : | CV05 |
2 | : | CVS5 |
仕様
型式 | WL40 | |
---|---|---|
センサ部直径(mm) | φ4 | |
ターゲット | 材質 | SUS304 |
外径(mm) | φ0.34/φ0.3(ストレートタイプ) | |
直線性(mm) | 3.5%/FS以下 | |
温度特性 | 3%/FS以下(15~25℃@測定範囲の中心)※ | |
使用温度範囲(℃) | -20~80℃ | |
引出ケーブル | 長さ(m) | 2 (Max.6m) |
外径 | φ2.4ツイストペアケーブル |
※アンプと同温度でご使用の場合
外形図(製作例)
WL40-050-03S
(測定範囲:50mm)
![WL40-050-03S](../wp-content/themes/levex/img/products/10/img_03.jpg)
WL40-060-03S
(測定範囲:60㎜)
![WL40-060-03S](../wp-content/themes/levex/img/products/10/img_04.jpg)
WL40-080-03
(測定範囲:80㎜)
![WL40-080-03](../wp-content/themes/levex/img/products/10/img_05.jpg)
WL40-090-03/03S
(測定範囲:90㎜)
![WL40-090-03/03S](../wp-content/themes/levex/img/products/10/img_06.jpg)
WL40-100-03/03S
(測定範囲:100㎜)
![WL40-090-03/03S](../wp-content/themes/levex/img/products/10/img_07.jpg)
WL40-090-03/03S【逆バージョン】
(測定範囲:90㎜)
![WL40-090-03/03S【逆バージョン】](../wp-content/themes/levex/img/products/10/img_08.jpg)
WL40-200-03
(測定範囲:200㎜)
![WL40-200-03](../wp-content/themes/levex/img/products/10/img_09.jpg)
アンプ(CV05/CVS5)
仕様
型式 | CV05 | CVS5 CVS5(樹脂ケースタイプ) |
---|---|---|
電源電圧 | DC12~24V ±10% | DC9~16V ±10% |
消費電流 | 40mA以下 | |
出力電圧 | アナログ出力 DC1~5V | |
分解能 | ストロークに対して約1/2000 | |
応答性 | 約4kHz(-3dB) | |
使用温度範囲 | -20~80℃(結露無き事) | |
温度特性 | 0.025% of FS/℃以下(0~60℃@測定範囲の中心) |
外形図
CV05
![CV05外形図](../wp-content/themes/levex/img/products/05/img_05.jpg)
![CV05外形図](../wp-content/themes/levex/img/products/05/img_06.jpg)
CVS5
![CVS5外形図](../wp-content/themes/levex/img/products/05/img_07.jpg)
![CVS5外形図](../wp-content/themes/levex/img/products/05/img_08.jpg)
CVS5(樹脂ケース内蔵タイプ)
![CVS5(樹脂ケース内蔵タイプ)外形図](../wp-content/themes/levex/img/products/05/img_09.jpg)
![CVS5(樹脂ケース内蔵タイプ)外形図](../wp-content/themes/levex/img/products/05/img_10.jpg)
(オプション)CV05同期ボード
目的
同型式のセンサを複数台使用した場合に、出力に周期的な干渉ノイズが発生することがあります。
この現象の対策として各アンプの信号発生回路を同期することによりノイズを低減します。
この現象の対策として各アンプの信号発生回路を同期することによりノイズを低減します。
ラインナップ
2軸用
![CV05同期ボード2軸用](../wp-content/themes/levex/img/products/05/img_11.jpg)
![CV05同期ボード2軸用](../wp-content/themes/levex/img/products/05/img_12.jpg)
4軸用
![CV05同期ボード4軸用](../wp-content/themes/levex/img/products/05/img_13.jpg)
![CV05同期ボード4軸用](../wp-content/themes/levex/img/products/05/img_14.jpg)
6軸用
![CV05同期ボード6軸用](../wp-content/themes/levex/img/products/05/img_15.jpg)
![CV05同期ボード6軸用](../wp-content/themes/levex/img/products/05/img_16.jpg)
使用上の注意
・センサとアンプは、同じシリアルナンバーのものを接続しお使いください。
・マスターアンプは、固定です。
・スレーブアンプ単独では、動作致しません。
・スレーブアンプは、同型式の場合、接続台数を減らしての動作が可能です。
・マスターアンプは、固定です。
・スレーブアンプ単独では、動作致しません。
・スレーブアンプは、同型式の場合、接続台数を減らしての動作が可能です。
出力・電源ケーブル
接続構成
![出力・電源ケーブル接続構成](../wp-content/themes/levex/img/products/05/img_17.jpg)
標準仕様
ケーブル:専用4芯ケーブル(長さ:2m)
端末処理:アンプ側・・・コネクタ付き/計測器側・・・切りっ放し
![出力・電源ケーブル標準仕様](../wp-content/themes/levex/img/products/05/img_18.jpg)
(端末処理例)※各種コネクタ取付承ります
(信号側)BNC変換ケーブル付
![出力・電源ケーブルBNC変換ケーブル付](../wp-content/themes/levex/img/products/05/img_19.jpg)
(信号側)BNC変換ケーブル+(電源側)バナナプラグ
![出力・電源ケーブルBNC変換ケーブル+(電源側)バナナプラグ](../wp-content/themes/levex/img/products/05/img_20.jpg)
(信号線)多治見無線製コネクタ付
![出力・電源ケーブル多治見無線製コネクタ付](../wp-content/themes/levex/img/products/05/img_21.jpg)
