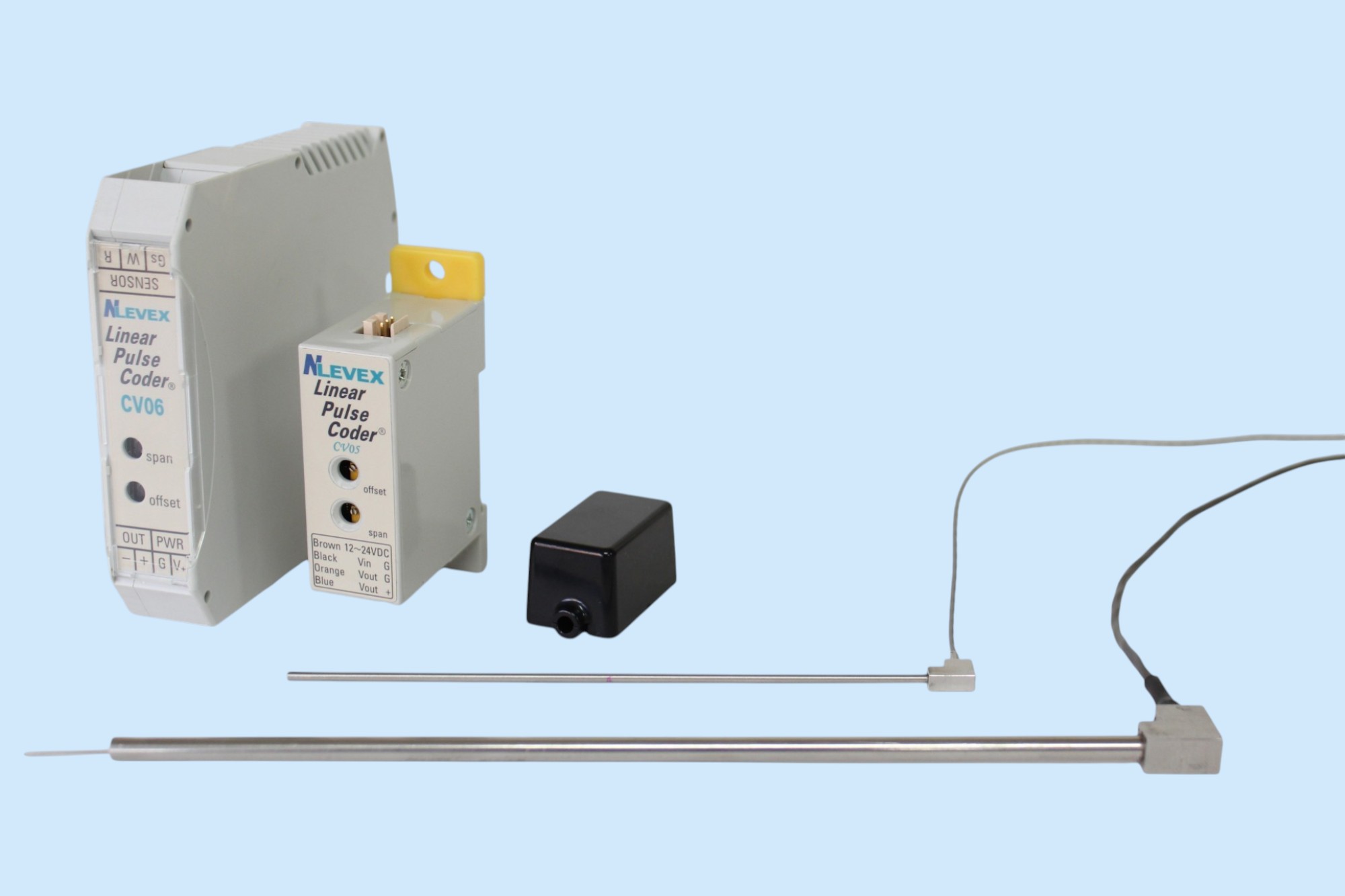

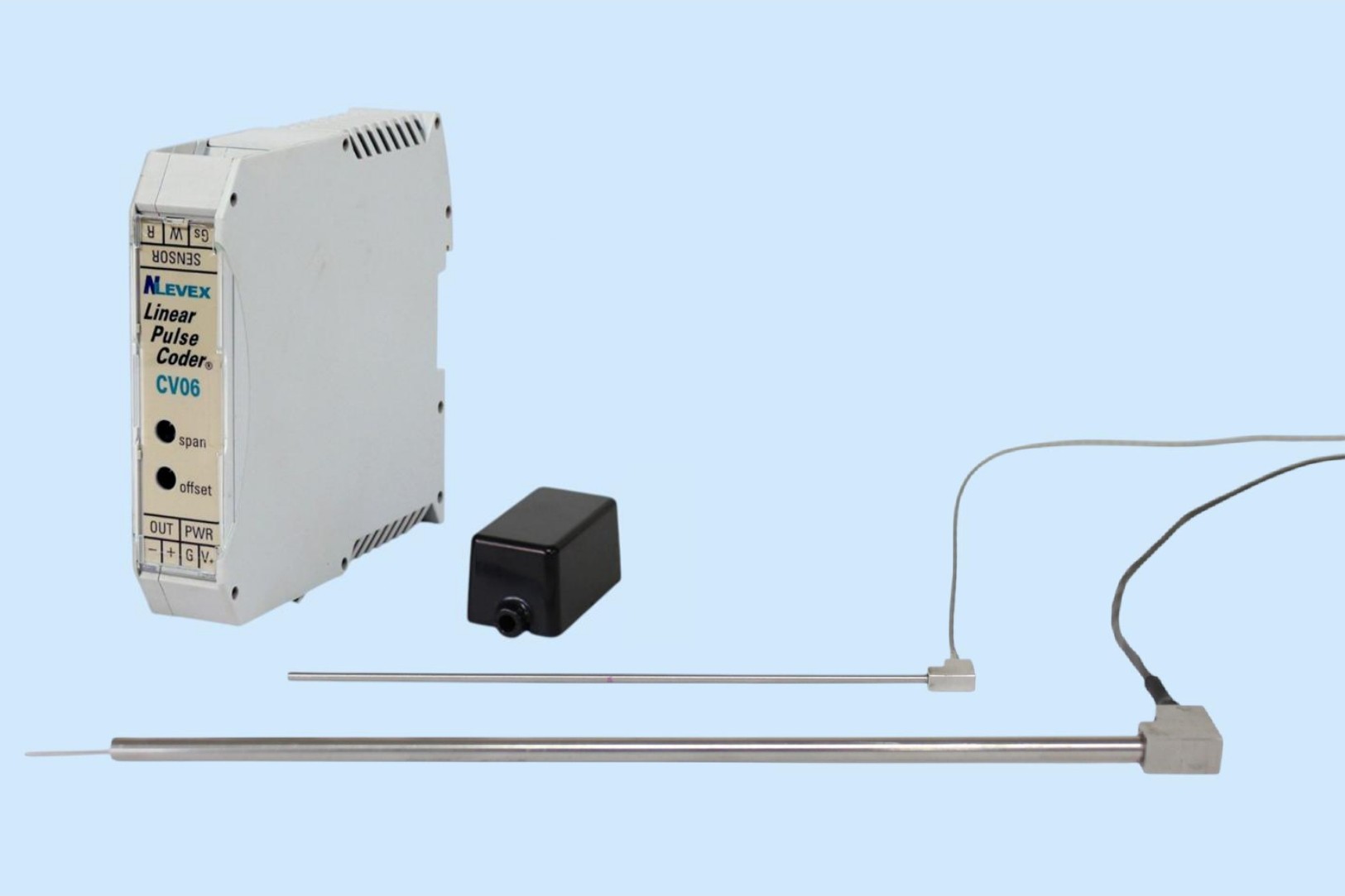

特徴
ケーブル横出しの貫通構造。
直径：φ2/φ5にてスペースのない箇所にも取付が可能です。
計測部（パイプ内）に水・埃等が入った際の除去が容易です。
想定以上の挙動時におけるターゲット詰まりを回避できます。
1台から特注対応致します。
型式
| WPK | 50 | – | 100 | – | 06 | – | 1 |
|---|---|---|---|---|---|---|---|
| ① | ② | ③ | ④ | ⑤ |
| ① | 型式区分 | WPK | : | 貫通型ワイヤインパルスコーダ |
| ② | センサ径(mm) | 20 | : | φ2 |
| 50 | : | φ5 | ||
| ③ | 測定範囲(mm) | 100 | : | 100 |
| 150 | : | 150 | ||
| 200 | : | 200 | ||
| ④ | ターゲットワイヤ径(mm) | 02 | : | φ0.2 |
| 06 | : | φ0.6 | ||
| ⑤ | アンプ | 1 | : | CV05 |
| 2 | : | CVS5 | 3 | : | CV06A | 4 | : | CV06D |
| WP – W | 06 | – | 500 |
|---|---|---|---|
| ① | ② | ③ |
| ① | 型式区分 | WP – W | : | ワイヤインパルスコーダ用ターゲットワイヤ |
| ② | ターゲットワイヤ径(mm) | 02 | : | φ0.2 |
| 材質：SUS304 | 06 | : | φ0.6 | |
| ③ | ターゲットワイヤ長さ(mm) | 500 | : | 500 |
仕様
| 型式 | WPK50 | WPK20 | |
|---|---|---|---|
| センサ部直径(mm) | φ5 | φ２ | |
| ターゲット | 材質 | SUS304 | |
| 外径(mm) | φ0.6 | φ0.2 | |
| 直線性(mm) | 3.5%/FS以下 | 5%/FS以下 | |
| 温度特性 | 3%/FS以下 （15～25℃@測定範囲の中心） |
5%/FS以下 （15～25℃@測定範囲の中心） |
|
| 使用温度範囲(℃) | -20～80℃ | ||
| 引出ケーブル | 長さ(m) | 2 (Max.6m) | |
| 外径 | φ2.4ツイストペアケーブル | φ1.3ツイストペアケーブル | |
| 保護構造 | IP64相当 | ||
外形図
標準仕様
WPK50
センサ径：φ5㎜
ターゲットワイヤ径：φ0.6㎜
| (mm) | |||
| 型式 | B | FS | L |
|---|---|---|---|
| WPK50-100 | 29.5 | 100 | 164 |
| WPK50-150 | 34.5 | 150 | 217 |
| WPK50-200 | 35 | 200 | 275 |
| WPK50-250 | 19.5 | 250 | 292 |
| WPK50-300 | 19.5 | 300 | 342 |
WPK20-110
センサ径：φ2㎜
ターゲットワイヤ径：φ0.2㎜
特殊タイプ
WLK40-070 （測定範囲：70mm）
WJK50-040 （測定範囲：40mm）
使用例
サスペンション挙動計測
アンプ
仕様

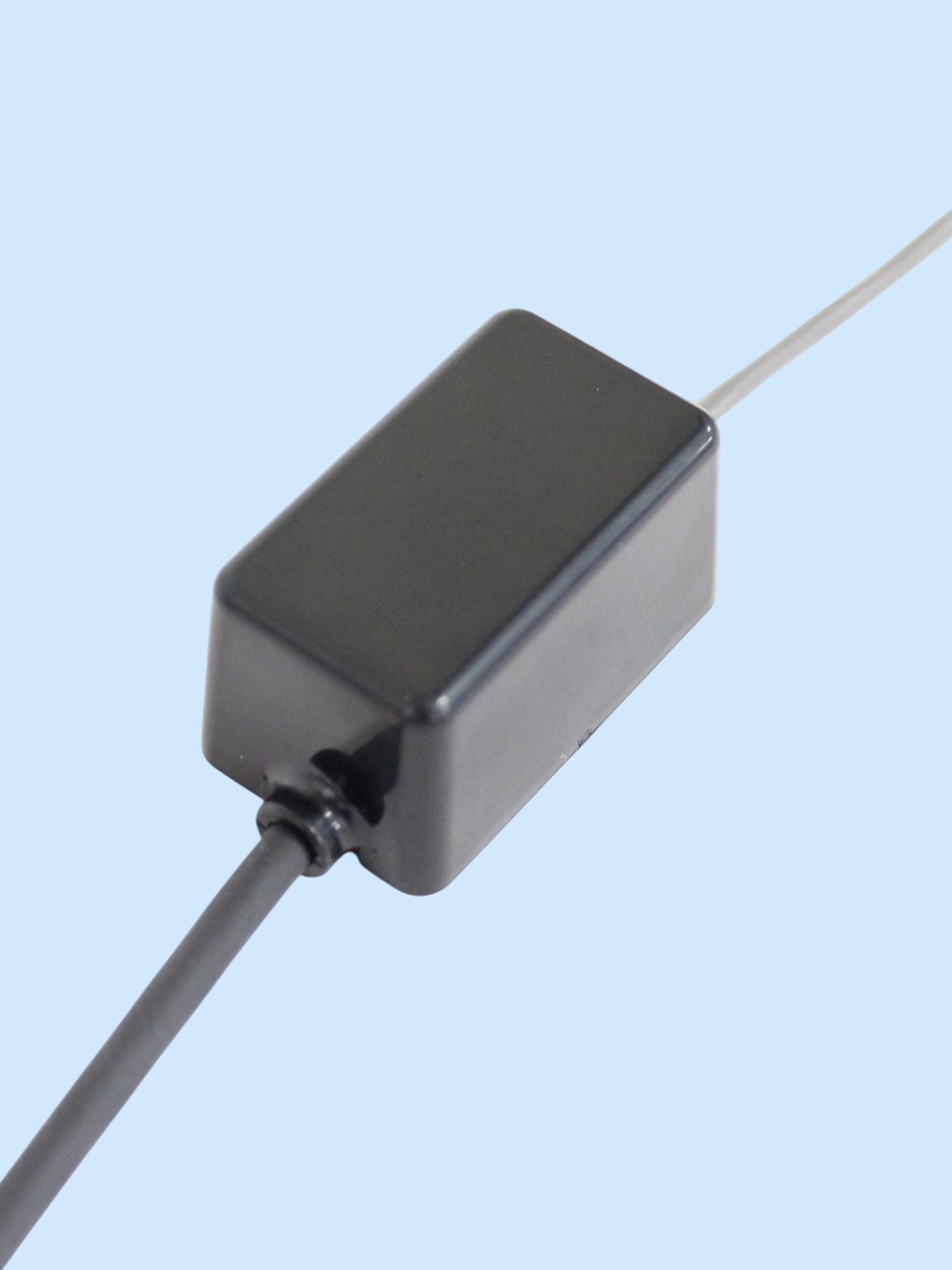

| 型式 | CV06A | CV06D | CV05 | CVS5 CVS5（樹脂ケースタイプ） |
|---|---|---|---|---|
| 電源電圧 | DC12～24V ±10% | DC18～24V ±10% | DC12～24V ±10% | DC9～16V ±10% |
| 消費電流 | 50mA以下 | 100mA以下 | 40mA以下 | |
| 出力電圧 | アナログ出力 DC1～5V | アナログ出力 DC1～5V 又は シリアル通信 |
アナログ出力 DC1～5V | |
| 分解能 | ストロークに対して約1/2000 | |||
| 応答性 | 約4kHz（-3dB） | 約1kHz（-3dB） | 約4kHz（-3dB） | |
| 使用温度範囲 | -20～80℃（結露無き事） | |||
| 温度特性 | 0.025% of FS/℃以下（0～60℃@測定範囲の中心） | |||

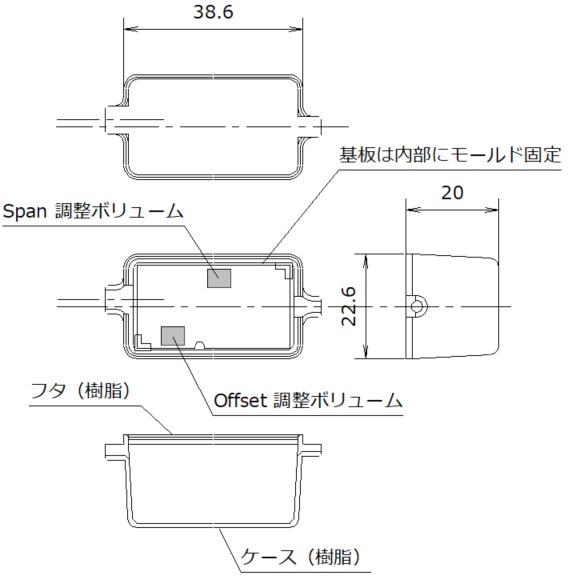

外形図
CV06A/CV06D
CV05
CVS5
CVS5（樹脂ケース内蔵タイプ）
（オプション）同期処理
目的
同型式のセンサを複数台使用した場合に、出力に周期的な干渉ノイズが発生することがあります。
この現象の対策として各アンプの信号発生回路を同期することによりノイズを低減します。
この現象の対策として各アンプの信号発生回路を同期することによりノイズを低減します。
対象アンプ
CV06A
CV06D
CV06D
同期方法
専用の同期コネクタを使用（DINレール上）
使用上の注意
・センサとアンプは、同じシリアルナンバーのものを接続しお使いください。
・マスターアンプは、固定です。
・スレーブアンプ単独では、動作致しません。
・スレーブアンプは、同型式の場合、接続台数を減らしての動作が可能です。
・それぞれのアンプに電源供給が必要です。
・マスターアンプは、固定です。
・スレーブアンプ単独では、動作致しません。
・スレーブアンプは、同型式の場合、接続台数を減らしての動作が可能です。
・それぞれのアンプに電源供給が必要です。
出力・電源ケーブル
接続構成
CV06A/CV06D
CV05
（端末処理例） ※各種コネクタ他 取付承ります
（信号側）BNC変換ケーブル付
（信号側）BNC変換ケーブル＋(電源側）バナナプラグ付
（信号線）多治見無線製コネクタ付
