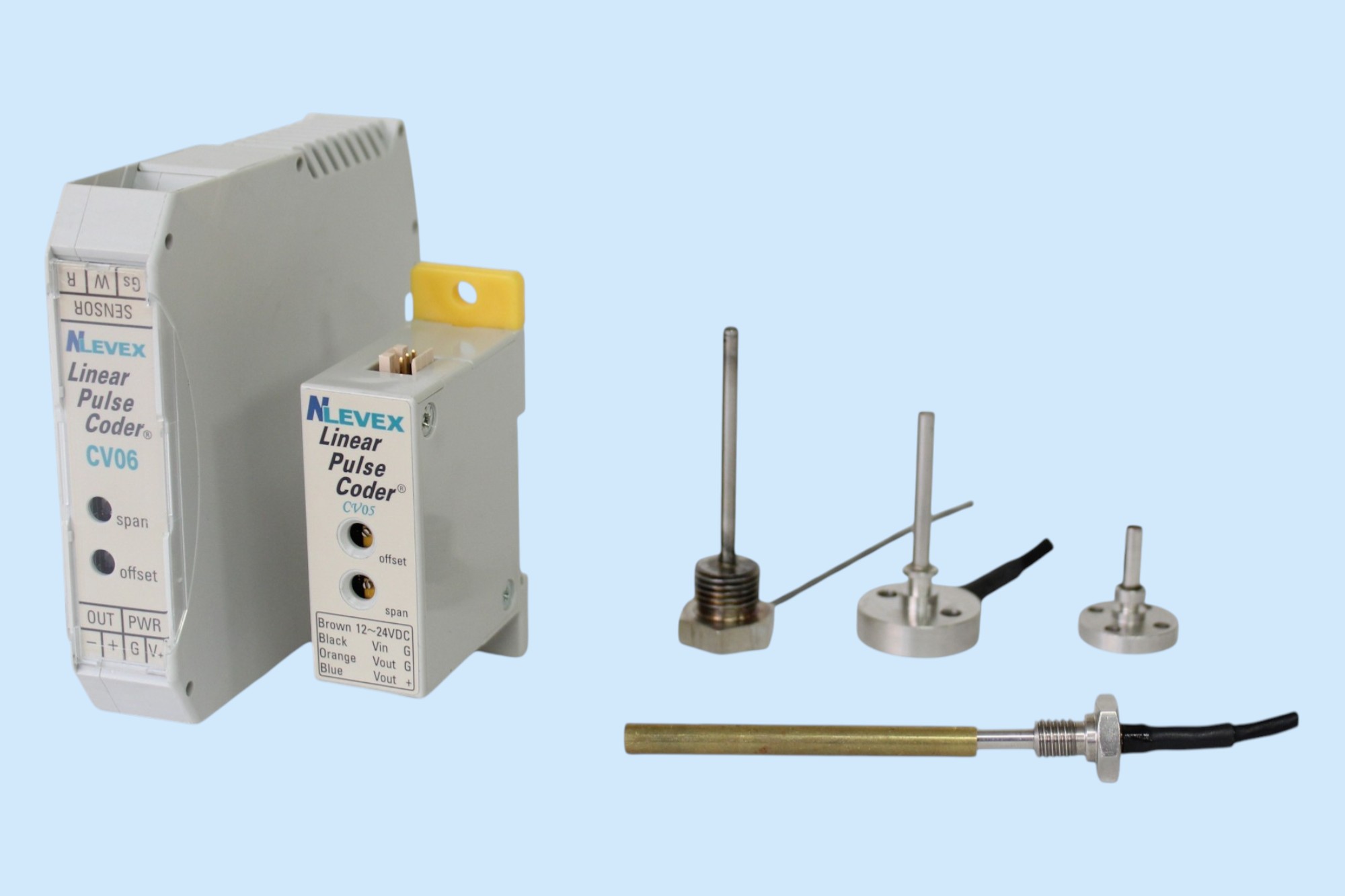

リニアパルスコーダ 耐圧仕様

特徴

定格使用圧力：21MPa
耐熱：120℃対応可能。
油圧／空圧／水圧シリンダに内蔵可能。
1台から特注対応致します。
リニアパルスコーダ 耐圧
型式
仕様
外形図
アンプ
出力・
電源ケーブル
カタログ
ダウンロード

型式

LP 40 – 050 – LFH – 1
① ②   ③   ④   ⑤
① 型式区分 LP : リニアパルスコーダ
② センサ径(mm) 40 : φ4.0
③ 測定範囲(mm) 050 : 50
④ 取付部形状 LFH : フランジ
    R8H : M8ネジ
⑤ アンプ 1 : CV05
    2 : CVS5

仕様

型式 LP40-LFH／R8H
センサ部直径(mm) φ4
ターゲット 材質 真鍮パイプ（C2700)
外径(mm) φ6（-0.01/-0.05）
内径(mm) φ5（±0.03）
直線性(mm) ±2%/FS以下
温度特性 ±2.6%/FS以下（0～80℃@測定範囲の中心）
使用温度範囲(℃) －10～80
引出ケーブル 長さ(m) 2
外径(mm) φ4.8架橋PE被覆シールドケーブル
保護構造 IP67相当
耐圧力 21MPa〔耐圧試験：35MPa(10min)〕
耐磁界 0.2T（テスラ）

外形図 （製作例）　

LFH フランジタイプ（ケーブル：横出し）

LFH フランジタイプ外形図
(mm)
型式 A B FS L Q
LP40-015-LFH 20 16 15 51 45
LP40-030-LFH 30 66 60
LP40-050-LFH 50 86 80
LP40-075-LFH 75 111 105
LP40-100-LFH 100 136 130
LP40-125-LFH 125 161 155
LP40-150-LFH 40 30 150 220 200
LP40-175-LFH 60 175 265 245
LP40-200-LFH 200 290 270

LFH フランジタイプ（ケーブル：ストレート出し）

LFH フランジタイプ（ケーブル：ストレート出し）外形図

R8H ネジタイプ（LP40-100-R8H)

R8H ネジタイプ（LP40-100-R8H)外形図

使用例

使用例

アンプ（CV05/CVS5）

仕様

型式 CV05 CVS5
CVS5（樹脂ケースタイプ）
電源電圧 DC12～24V ±10% DC9～16V ±10%
消費電流 40mA以下
出力電圧 アナログ出力 DC1～5V
分解能 ストロークに対して約1/2000
応答性 約4kHz（-3dB）
使用温度範囲 -20～80℃（結露無き事）
温度特性 0.025% of FS/℃以下（0～60℃@測定範囲の中心）

外形図

CV05
CV05外形図
CV05外形図
CVS5
CVS5外形図
CVS5外形図
CVS5（樹脂ケース内蔵タイプ）
CVS5（樹脂ケース内蔵タイプ）外形図
CVS5（樹脂ケース内蔵タイプ）外形図

（オプション）CV05同期ボード

目的

同型式のセンサを複数台使用した場合に、出力に周期的な干渉ノイズが発生することがあります。
この現象の対策として各アンプの信号発生回路を同期することによりノイズを低減します。

ラインナップ

2軸用
CV05同期ボード2軸用
CV05同期ボード2軸用
4軸用
CV05同期ボード4軸用
CV05同期ボード4軸用
6軸用
CV05同期ボード6軸用
CV05同期ボード6軸用

使用上の注意

・センサとアンプは、同じシリアルナンバーのものを接続しお使いください。
・マスターアンプは、固定です。
・スレーブアンプ単独では、動作致しません。
・スレーブアンプは、同型式の場合、接続台数を減らしての動作が可能です。

出力・電源ケーブル

接続構成

出力・電源ケーブル接続構成

標準仕様

ケーブル：専用4芯ケーブル（長さ：2m）
端末処理：アンプ側・・・コネクタ付き／計測器側・・・切りっ放し

出力・電源ケーブル標準仕様

（端末処理例）※各種コネクタ取付承ります

（信号側）BNC変換ケーブル付

出力・電源ケーブルBNC変換ケーブル付

（信号側）BNC変換ケーブル＋(電源側）バナナプラグ

出力・電源ケーブルBNC変換ケーブル＋(電源側）バナナプラグ

（信号線）多治見無線製コネクタ付

出力・電源ケーブル多治見無線製コネクタ付
