特徴
非接触の小型変位計です。
非接触の為、回転体の計測も可能です。
センサ・アンプ分離型で、耐環境性に優れます。
4kHzの高速応答です。（最大20kHzまで対応可能）
150℃耐熱仕様 製作可能です。
1台から特注対応致します。（納期：2ヶ月）
型式
| FP | 10 | – | 02 | – | 1 | – | S |
|---|---|---|---|---|---|---|---|
| ① | ② | ③ | ④ | ⑤ |
| ① | 型式区分 | FP | : | フラットパルスコーダ |
| ② | センサ径(mm) | 03 | : | φ3 |
| 05 | : | φ5 | ||
| 10 | : | φ10 | ||
| 25 | : | φ25 | ||
| M4 | : | M4 | ||
| M20 | : | M20 | ||
| ③ | 測定範囲(mm) | 008 | : | 0.8 |
| 013 | : | 1.3 | ||
| 02 | : | 2 | ||
| 10 | : | 10 | ||
| ④ | アンプ | 1 | : | CV05 |
| 2 | : | CVS5 | ||
| 3 | : | CV06A | 4 | : | CV06D | ⑤ | ケーブル引出方向 | S又は非表示 | : | ストレート |
| L | : | 横出し |
仕様
| 型式 | FP | |
|---|---|---|
| センサ部直径(mm) | φ3～ | |
| 検出対象 | 材質 | 鉄、アルミ、銅 |
| 温度特性 | 2%/FS以下（0～60℃@測定範囲の中心） | |
| 使用温度範囲(℃) | -20～80℃ | |

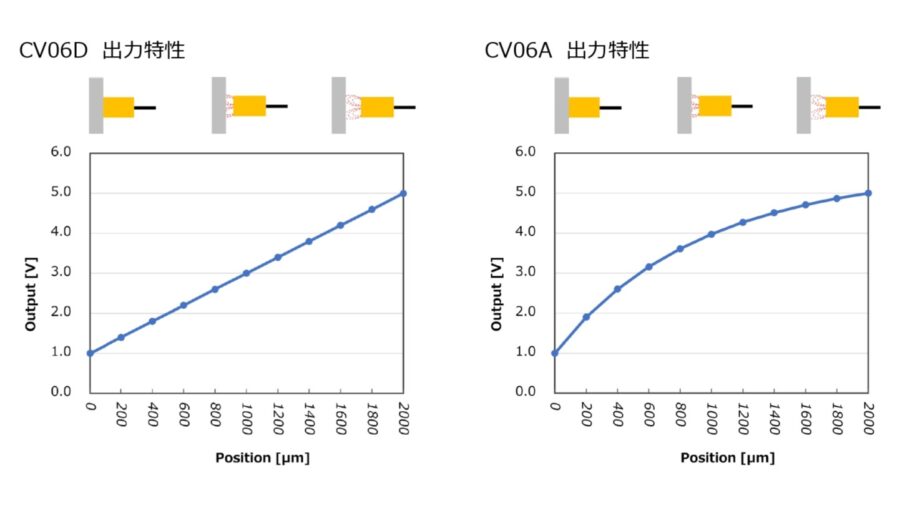

出力特性
外形図 （製作例）
円柱形状
| (mm) | |||
| 型式 | φD | L | 測定範囲 |
|---|---|---|---|
| FP03-008 | 4 | 10 | 0.8 |
| FP05-02 | 5 | 10 | 2 |
| FP10-03 | 10 | 11 | 3 |
【FP03-008 計測例】
FP25-10-S
（測定範囲：10㎜）
FP25-10-L
（測定範囲：10㎜）
ネジ形状
FPM04-008
（測定範囲：0.8㎜）
FPM12-02
（測定範囲：2㎜）
FPM20-013
（測定範囲：1.3㎜）
使用例
ブレーキパッド挙動計測
アンプ
仕様
| 出力特性 | 非線形 | 線形 | 非線形 | |
|---|---|---|---|---|
| 型式 | CV06A | CV06D | CV05 | CVS5 CVS5（樹脂ケースタイプ） |
| 電源電圧 | DC12～24V ±10% | DC18～24V ±10% | DC12～24V ±10% | DC9～16V ±10% |
| 消費電流 | 50mA以下 | 100mA以下 | 40mA以下 | |
| 出力電圧 | アナログ出力 DC1～5V | アナログ出力 DC1～5V 又は シリアル通信 |
アナログ出力 DC1～5V | |
| 分解能 | ストロークに対して約1/1000 | |||
| 応答性 | 約4kHz（-3dB） | 約1kHz（-3dB） | 約4kHz（-3dB） | |
| 使用温度範囲 | -20～80℃（結露無き事） | |||
| 温度特性 | 0.025% of FS/℃以下（0～60℃@測定範囲の中心） | |||
外形図
CV06A/CV06D
CV05
CVS5
CVS5（樹脂ケース内蔵タイプ）
（オプション）同期処理
目的
同型式のセンサを複数台使用した場合に、出力に周期的な干渉ノイズが発生することがあります。
この現象の対策として各アンプの信号発生回路を同期することによりノイズを低減します。
この現象の対策として各アンプの信号発生回路を同期することによりノイズを低減します。
対象アンプ
CV06A
CV06D
CV06D
同期方法
専用の同期コネクタを使用（DINレール上）
使用上の注意
・センサとアンプは、同じシリアルナンバーのものを接続しお使いください。
・マスターアンプは、固定です。
・スレーブアンプ単独では、動作致しません。
・スレーブアンプは、同型式の場合、接続台数を減らしての動作が可能です。
・それぞれのアンプに電源供給が必要です。
・マスターアンプは、固定です。
・スレーブアンプ単独では、動作致しません。
・スレーブアンプは、同型式の場合、接続台数を減らしての動作が可能です。
・それぞれのアンプに電源供給が必要です。
出力・電源ケーブル
接続構成
CV06A/CV06D
CV05
（端末処理例） ※各種コネクタ他 取付承ります
（信号側）BNC変換ケーブル付
（信号側）BNC変換ケーブル＋(電源側）バナナプラグ付
（信号線）多治見無線製コネクタ付
